Какие бывают шагающие роботы: виды, особенности, применение

Шагающий робот — это мобильная роботизированная система, которая передвигается с помощью механических конечностей: двух, четырех, шести или большего числа опор. Такие машины бывают двуногими, четвероногими, шестиногими, многоногими и колесно-шагающими; их используют там, где колесам или гусеницам трудно пройти: на лестницах, неровном полу, грунте, завалах, промышленных площадках и исследовательских полигонах.

Главная идея таких систем — не просто имитация живого движения. Шагающий способ передвижения помогает роботу выбирать точки опоры, сохранять баланс и проходить сложные участки. Поэтому шагающие платформы рассматривают как отдельный класс мобильной робототехники, близкий к биомиметике, автономной навигации и промышленной инспекции.

В статье разберем, какие бывают виды шагающих роботов, чем отличаются двуногие, четвероногие и шестиногие решения, какие у них сильные и слабые стороны, где они применяются и какие страницы Unitree стоит посмотреть для знакомства с современными роботами этого класса.

Ключевые тезисы

• шагающие системы отличаются от колесных и гусеничных тем, что используют конечности и опорные точки;

• двуногие роботы ближе к человеческой форме, но сложнее в управлении и балансировке;

• четвероногие платформы устойчивее и практичнее для инспекции, охраны, исследований и работы на сложном рельефе;

• гексаподы и многоногие конструкции ценятся за статическую устойчивость и отказоустойчивость;

• колесно-шагающий формат совмещает скорость на ровной поверхности и проходимость на препятствиях;

• выбор робота зависит не от внешнего вида, а от задачи: маршрута, нагрузки, автономности, среды и требований к безопасности.

Дальше приведены примеры типов, походок и сценариев, чтобы проще связать конструкцию робота с реальной задачей.

Что такое шагающие роботы

Шагающие роботы — это мобильные машины, которые перемещаются не за счет непрерывного вращения колес, а за счет последовательного переноса опор. У такой системы есть корпус, конечности, приводы, датчики положения, вычислительный модуль и программная логика, которая управляет походкой. Чем сложнее среда, тем важнее баланс, сенсоры и качество алгоритмов.

В общей классификации робототехники такие решения относятся к мобильным роботам. Их отличает локомоция — способ движения тела в пространстве. Колесная платформа быстрее и проще на ровном полу, гусеничная лучше распределяет нагрузку, а шагающая может переставлять ноги, выбирать опору и преодолевать препятствия более гибко.

Если говорить совсем прикладно, робот мобильный шагающий нужен там, где путь не похож на ровную линию. Это может быть лестница, решетчатый настил, строительный объект, каменистый склон, технологический тоннель или промышленная зона с порогами, трубами и перепадами высоты.

Ключевые характеристики шагающих роботов

• наличие механических конечностей и суставов;

• управление походкой с учетом устойчивости корпуса;

• использование датчиков положения, инерциальных модулей, камер или лидаров;

• возможность выбирать точки опоры на неровной поверхности;

• более сложная система управления по сравнению с колесными платформами;

• повышенная проходимость на маршрутах с препятствиями.

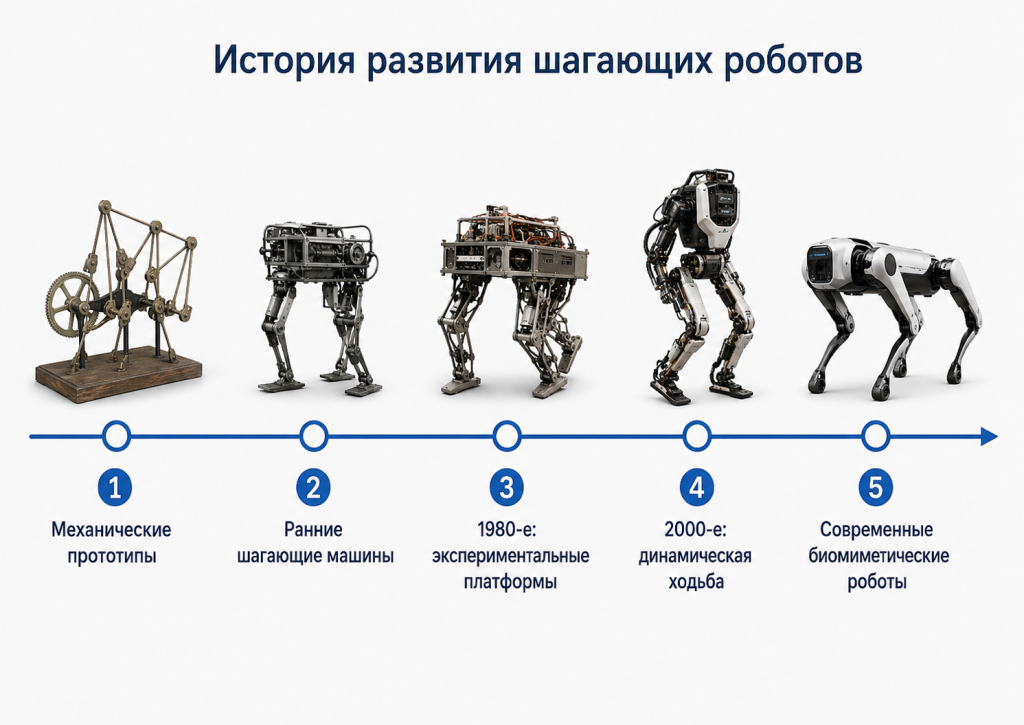

История развития шагающих роботов

История развития шагающих систем показывает, что инженеры постепенно двигались от механических экспериментов к устойчивым биомиметическим платформам. Наиболее важные этапы можно представить так:

1. ранние механические автоматы — демонстрировали, что движение живых существ можно частично воспроизвести механикой;

2. лабораторные двуногие прототипы — помогли изучить баланс, перенос массы и циклы ходьбы;

3. четвероногие исследовательские платформы — показали, что четыре опоры дают больше устойчивости на сложном рельефе;

4. промышленные и поисково-спасательные роботы — перенесли шагающие системы из лабораторий ближе к прикладным задачам;

5. современные роботы Unitree и другие платформы — объединили компактные приводы, сенсоры, трехмерную навигацию, программные интерфейсы и разные режимы движения.

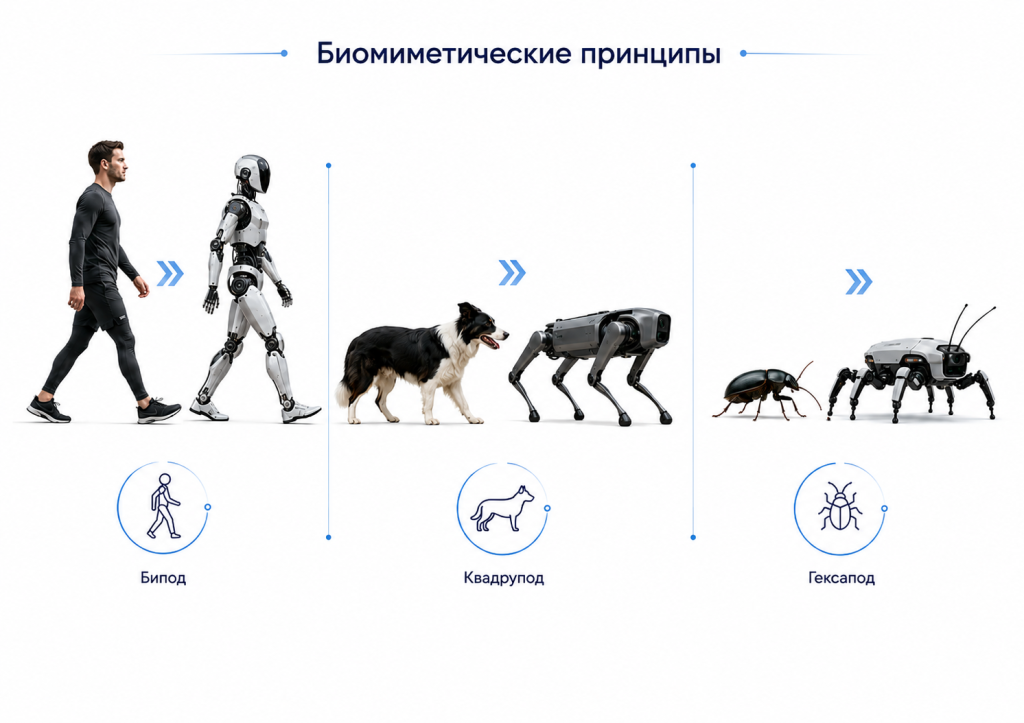

Биомиметические принципы в конструировании шагающих роботов

Биомиметика помогает инженерам искать решения в природе. Животные давно решают задачи, с которыми сталкивается мобильная робототехника: как идти по неровной поверхности, как сохранять устойчивость, как менять скорость, как переносить вес и как восстанавливаться после потери равновесия.

Четвероногие роботы используют идеи, похожие на движение собак, коз или крупных животных. Гексаподы ориентируются на насекомых: несколько опор позволяют им сохранять устойчивость даже при сложном рельефе. Двуногие роботы ближе к человеку и полезны в среде, созданной под человеческое тело — с лестницами, дверями и рабочими местами.

• распределение веса между опорами,

• смена походки под скорость и тип поверхности,

• стабилизация корпуса при внешних воздействиях,

• амортизация ударов при постановке ноги,

• использование сенсоров для оценки рельефа и расстояний,

• адаптация движения под препятствия и уклоны.

Преимущества и недостатки шагающих роботов

Сильная сторона шагающих систем — проходимость. Слабая сторона — сложность конструкции и управления. Поэтому их стоит выбирать под конкретный маршрут, а не как универсальную замену всем мобильным платформам.

Преимущества:

• высокая проходимость на сложном рельефе;

• возможность движения по лестницам, порогам и неровным покрытиям;

• гибкость при выборе точки опоры;

• потенциал для работы в среде, где человеку небезопасно;

• хорошая применимость в инспекции, исследованиях и спасательных задачах.

Ограничения:

• более сложная механика и управление,

• повышенные требования к приводам и аккумуляторам,

• меньшая энергоэффективность на ровных длинных маршрутах по сравнению с колесами,

• необходимость настройки походки под сценарий,

• более высокая цена владения в сложных промышленных конфигурациях.

Параметр	Шагающие роботы	Колесные роботы	Гусеничные роботы
Проходимость	высокая на лестницах, завалах и неровной поверхности	высокая на ровном покрытии, ниже на препятствиях	хорошая на грунте и рыхлой поверхности
Скорость на ровной трассе	обычно ниже, зависит от походки	обычно высокая	средняя
Энергоэффективность	ниже из-за активной работы суставов	выше на гладком маршруте	средняя, зависит от массы
Сложность управления	высокая: нужен баланс и координация ног	низкая или средняя	средняя
Лучшие сценарии	инспекция, исследования, лестницы, сложный рельеф	логистика, склады, ровные маршруты	грунт, снег, грязь, спасательные задачи

Классификация шагающих роботов по количеству конечностей

Ключевая классификация шагающих роботов строится по количеству конечностей. Это влияет на устойчивость, энергоэффективность, сложность управления и сценарии применения. Чем меньше опор, тем выше требования к балансу. Чем больше опор, тем проще обеспечить устойчивость, но сложнее конструкция.

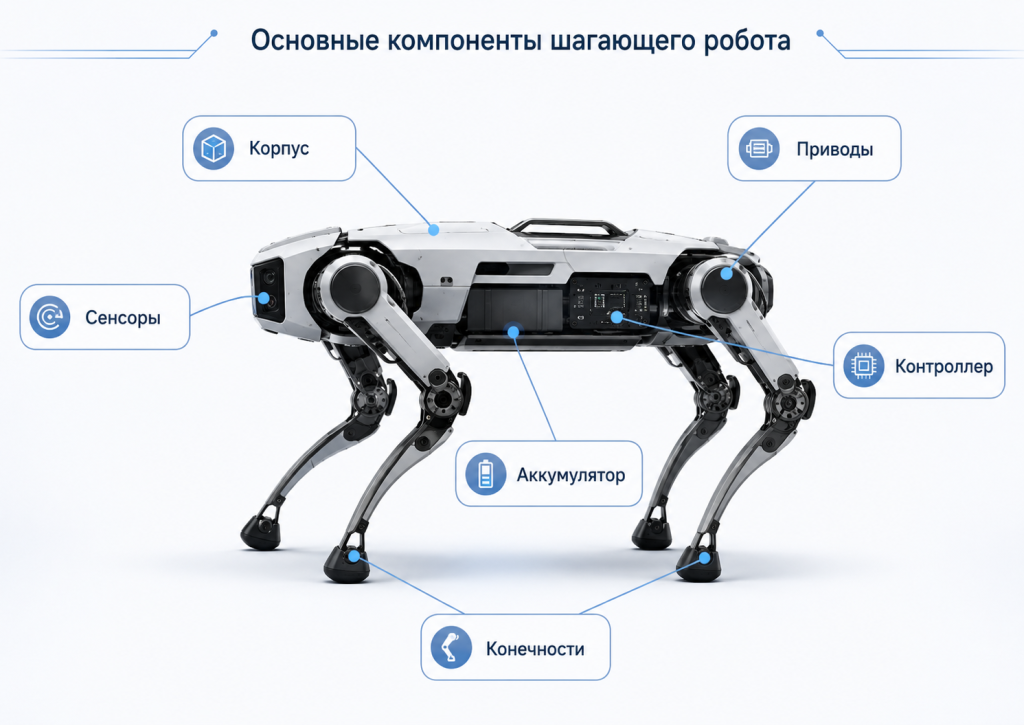

Схемы шагающих роботов обычно показывают корпус, суставы, приводы, датчики и опорные точки. Для инженера такая схема важна не меньше внешнего вида: по ней видно, где находятся центры масс, как распределяются нагрузки и какие движения может выполнять платформа.

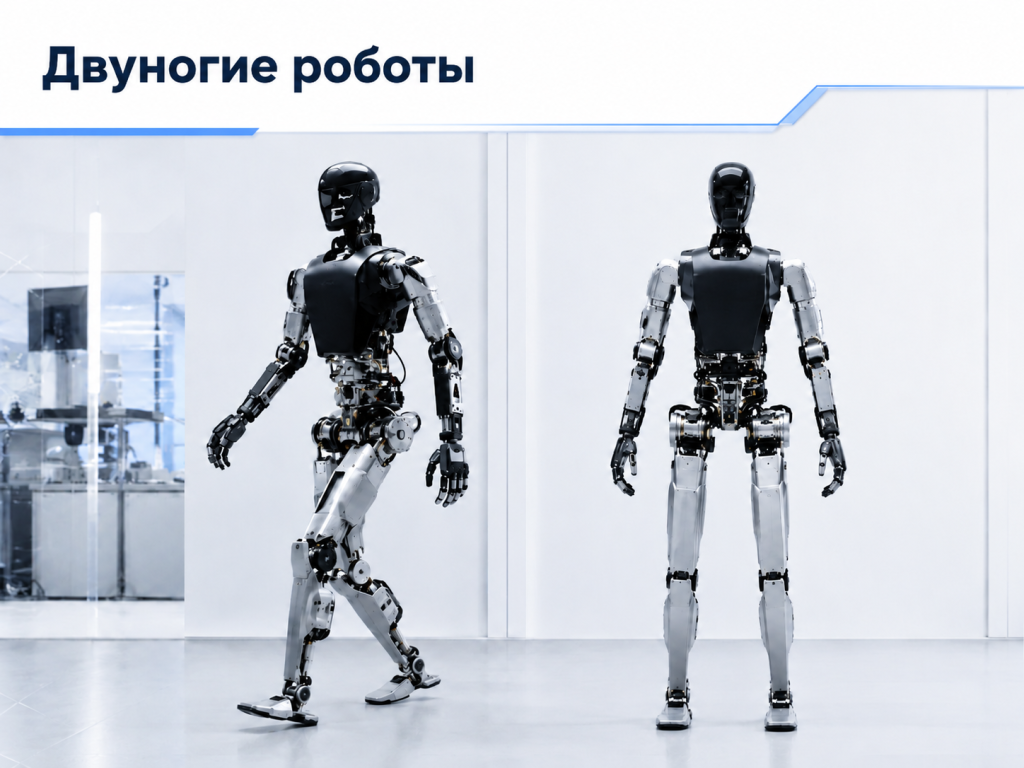

Двуногие роботы — биподы

Двуногий шагающий робот ближе всего к человеку по форме движения. Это может быть гуманоид для исследований, демонстраций, обучения алгоритмов или работы в среде, построенной под людей. Когда говорят «робот, который ходит как человек», обычно имеют в виду именно бипода: систему, которой нужно переносить вес с одной ноги на другую и постоянно удерживать динамическое равновесие.

Технически это один из самых сложных классов. Робот шагает, но за этим простым внешним действием стоит управление центром масс, скоростью, углом корпуса, силой в суставах и положением стопы. Ошибка в одном параметре может привести к потере баланса, поэтому двуногие платформы требуют точной механики и развитого программного управления.

Для знакомства с современными гуманоидными решениями можно посмотреть страницы Unitree G1 и Unitree H1 / H1-2 / H2. Они помогают понять, какие задачи решают полноразмерные и компактные гуманоидные платформы.

• сохранение баланса при переносе веса,

• расчет траектории стопы и корпуса,

• коррекция движения при внешнем толчке,

• управление большим количеством степеней свободы,

• согласование сенсоров, приводов и управляющих алгоритмов.

Этапы цикла ходьбы двуногого робота:

1. оценка текущего положения корпуса и опорной ноги,

2. выбор следующей точки постановки стопы,

3. перенос центра масс вперед и в сторону опоры,

4. подъем свободной ноги и перенос ее по заданной траектории,

5. постановка стопы и стабилизация корпуса перед следующим шагом.

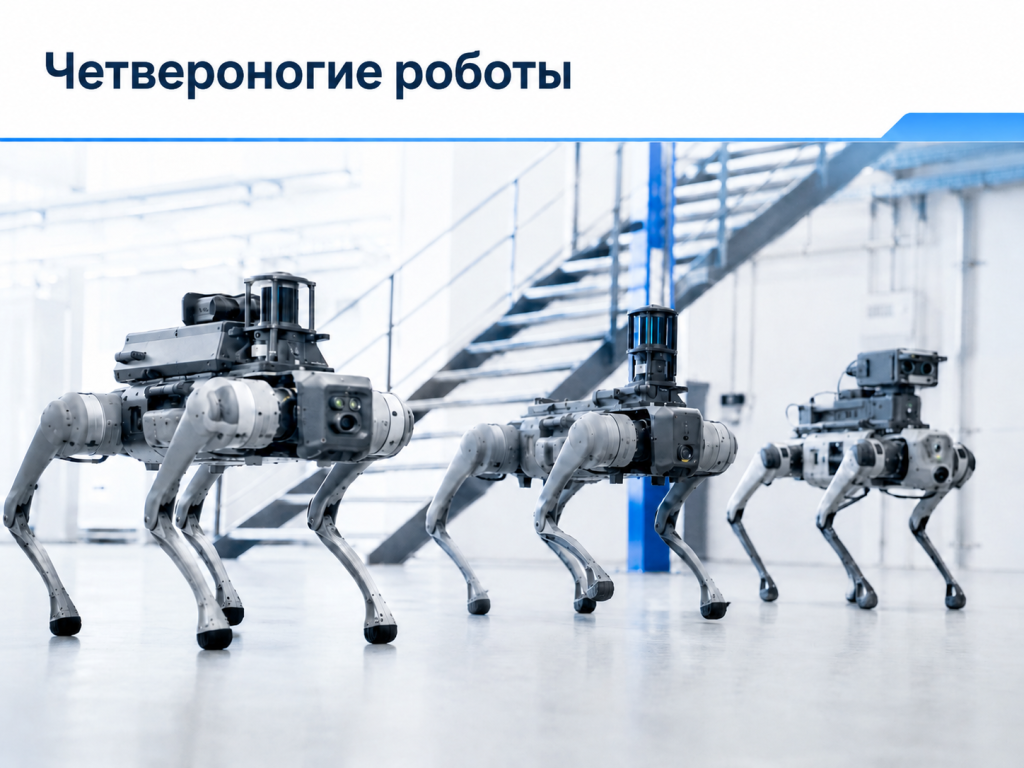

Четвероногие роботы

Четвероногие роботы стали самым практичным форматом среди шагающих систем. Четыре опоры дают больше устойчивости, чем две, а движение остается достаточно гибким для лестниц, наклонных поверхностей и сложных промышленных маршрутов. Именно поэтому роботы-собаки активно используют в инспекции, охране, НИОКР и демонстрационных проектах.

В этой категории часто используют слово квадрупод. На практике пользователь воспринимает такую платформу проще: робот-собака ходит, обходит препятствия, может приседать, менять походку, передавать данные с камер и датчиков, а в промышленных версиях — нести полезную нагрузку.

У Unitree к этому классу относятся Go2, Aliengo, A2 и B2. Отдельно стоит отметить Go2-W и A2-W: это колесно-шагающий робот, который совмещает движение на ногах и мотор-колесах. Такой формат полезен, когда часть маршрута проходит по ровному покрытию, а часть — по препятствиям.

Тип походки	Когда полезна	Преимущество
Шаг	точные движения, инспекция, движение рядом с людьми	контроль и устойчивость
Рысь	более быстрый проход по относительно понятному маршруту	баланс между скоростью и стабильностью
Галоп или бег	динамичные демонстрации и быстрые перемещения	высокая скорость при хорошей настройке
Ползание или низкая стойка	низкие проходы, узкие зоны, сложные препятствия	меньший риск зацепить корпусом объект

Области применения четвероногих роботов:

• промышленная инспекция оборудования и коммуникаций;

• охрана и патрулирование территорий;

• исследовательские проекты и обучение алгоритмов;

• поисково-спасательные работы в сложной среде;

• демонстрации, мероприятия и технологические презентации;

• логистика малых грузов на объектах со сложной геометрией.

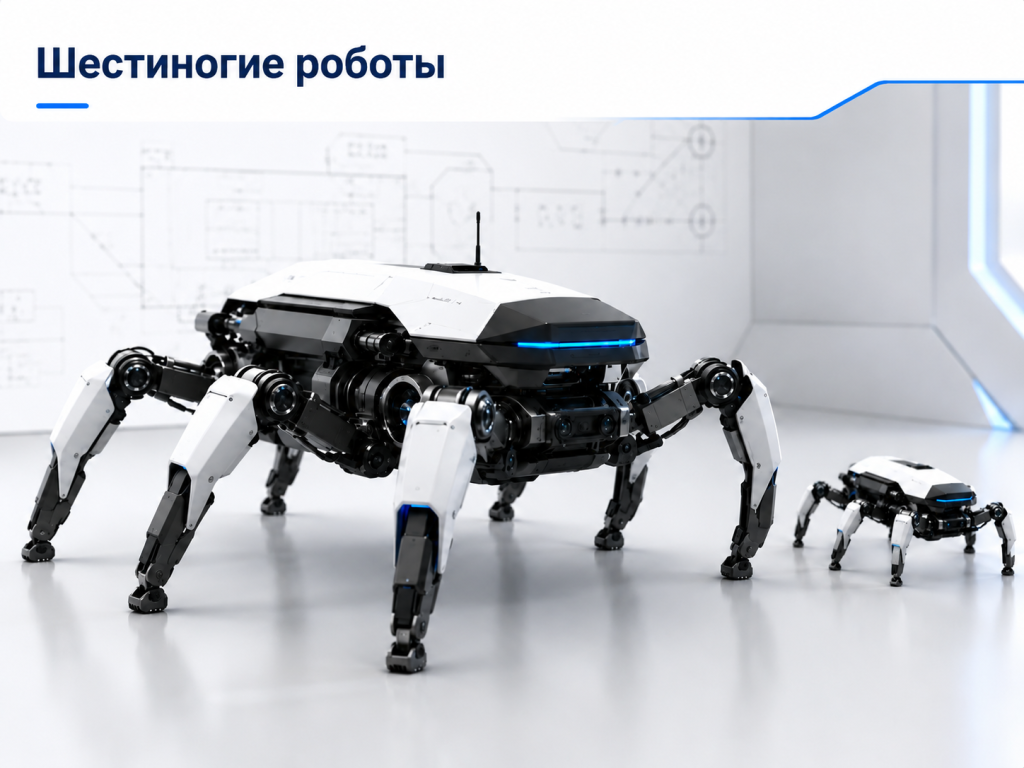

Шестиногие роботы — гексаподы

Шестиногие роботы, или гексаподы, вдохновлены насекомыми. Их главное преимущество — статическая устойчивость. Пока три ноги удерживают корпус, три другие могут переставляться. Такая «тренога» делает движение надежным даже на неровной поверхности.

Гексаподы часто используют в учебных, исследовательских и специальных проектах. Они менее похожи на привычных сервисных роботов, зато хорошо демонстрируют принципы локомоции и позволяют изучать устойчивость, походки и распределение нагрузки.

• муравьи — пример устойчивого движения по разным поверхностям;

• паукообразные и насекомые — источник идей для многоточечной опоры;

• жуки — пример прочного корпуса и устойчивого перемещения;

• тараканы — пример быстрой адаптации к тесным и сложным участкам;

• палочники — пример движения по веткам и узким опорам.

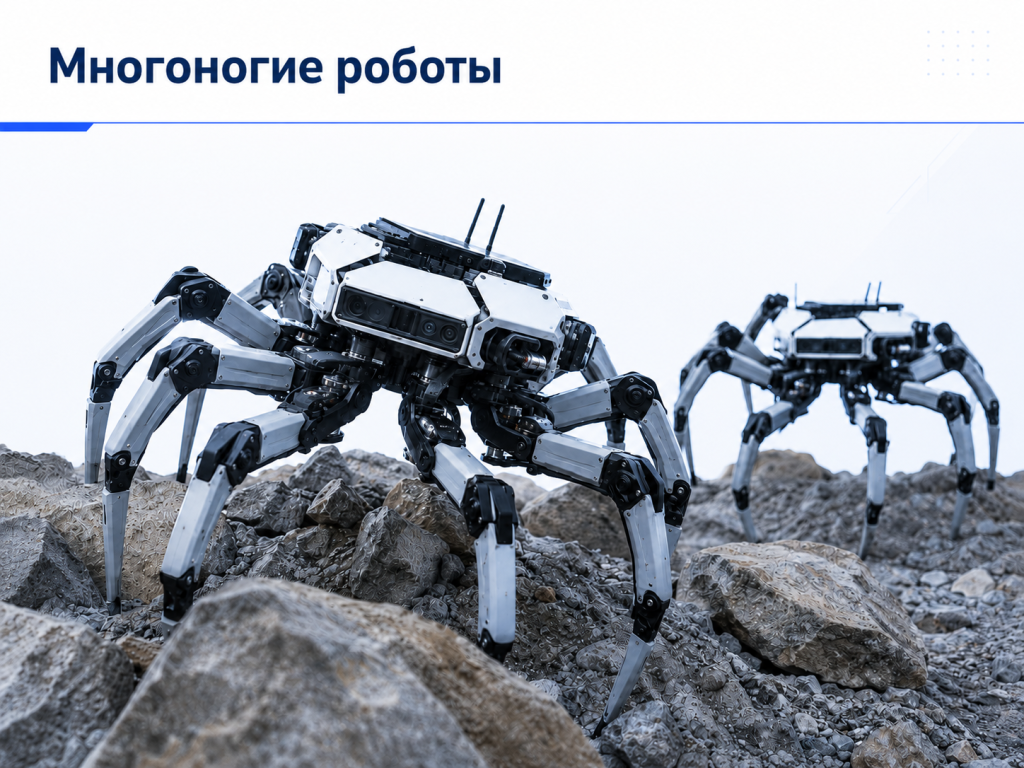

Многоногие роботы

Многоногие роботы с восемью и большим числом конечностей встречаются реже, но у них есть важное инженерное преимущество — избыточность. Если одна опора повреждена или временно недоступна, система может продолжать движение за счет остальных конечностей.

Такие решения чаще относятся к исследовательским или специализированным системам. Их рассматривают для инспекции сложных поверхностей, работы в завалах, движения по нестандартным конструкциям и экспериментов с отказоустойчивой локомоцией.

• повышенная отказоустойчивость при повреждении одной конечности,

• больше вариантов распределения веса,

• стабильность на нестандартных поверхностях,

• возможность движения в узких или сложных пространствах,

• интерес для исследований биоинспирированных систем.

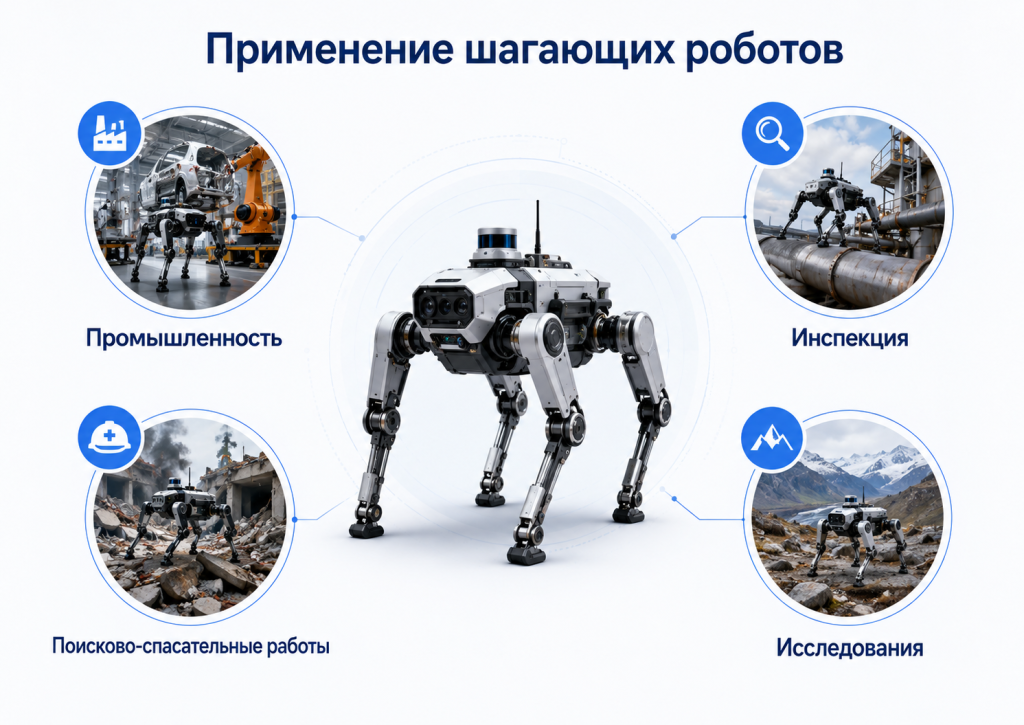

Применение шагающих роботов в различных сферах

Применение шагающих роботов связано с ситуациями, где важна не максимальная скорость, а проходимость, устойчивость и способность работать в среде с препятствиями. Поэтому такие платформы особенно интересны для промышленности, энергетики, строительства, охраны, спасательных служб, исследований и образования.

Для бизнеса вопрос выбора обычно звучит не так: «какой робот выглядит эффектнее», а так: «где колеса не справляются, а человек тратит слишком много времени или рискует безопасностью». Именно здесь шагающие системы дают наибольшую пользу.

• промышленная инспекция и мониторинг объектов;

• энергетика, нефтегазовая инфраструктура и сложные технические площадки;

• поисково-спасательные работы и обследование опасных зон;

• исследовательские проекты, НИОКР и обучение алгоритмов;

• охрана территорий и мобильное наблюдение;

• логистика на объектах с лестницами, порогами и перепадами высоты.

Промышленные и исследовательские шагающие роботы

В промышленности четвероногие платформы применяют для регулярного обхода маршрутов, визуального контроля, проверки датчиков, тепловизионного осмотра и передачи данных оператору. В исследовательской среде они помогают тестировать алгоритмы навигации, компьютерного зрения, управления походкой и взаимодействия с внешними модулями.

В поисково-спасательных задачах шагающие роботы полезны тем, что могут войти в зону, где человеку опасно. В военных и специальных сценариях гражданские ограничения и требования безопасности особенно важны, поэтому корректнее говорить не о «боевых роботах», а о платформах для разведки, инспекции, мониторинга и работы в опасной среде.

• они могут двигаться по ступеням, завалам и неровному полу;

• они подходят для удаленного осмотра опасных участков;

• они несут камеры, лидары, датчики и дополнительные модули;

• они помогают снизить риск для персонала;

• они собирают данные там, где стационарных камер недостаточно.

Тип робота	Сильная сторона	Ограничение	Лучший сценарий
Двуногий	работа в среде, созданной под человека	сложный баланс и высокая цена разработки	исследования, демонстрации, задачи с человеческой инфраструктурой
Четвероногий	проходимость и практическая устойчивость	требует настройки маршрутов и оборудования	инспекция, охрана, НИОКР, сложный рельеф
Шестиногий	статическая устойчивость	менее универсален для сервисных сценариев	исследования, обучение, специальные задачи
Колесно-шагающий	сочетание скорости и преодоления препятствий	сложнее обычной колесной платформы	смешанные маршруты: ровные зоны и препятствия

Как выбрать шагающего робота под задачу

Выбор начинается с маршрута и среды. Если робот должен идти по лестницам, неровному полу и промышленным переходам, стоит смотреть на четвероногие платформы. Если задача связана с человеком и рабочим пространством, интереснее двуногие гуманоиды. Если важна учебная устойчивость и исследование походок, подойдут гексаподы.

• определите тип поверхности: пол, грунт, лестницы, решетки, завалы или смешанный маршрут;

• оцените полезную нагрузку: камеры, лидар, датчики, аккумулятор, вычислительный модуль;

• проверьте требования к автономности и связи;

• уточните, нужен ли SDK, ROS, API или поддержка вторичной разработки;

• сравните шагающий формат с колесным и гусеничным, чтобы не переплачивать за проходимость там, где она не нужна.

Для практического сравнения можно начать с каталога роботов Unitree, затем посмотреть промышленные четвероногие платформы Unitree B2 и Unitree A2, компактный вариант Unitree Go2, колесно-шагающий формат Unitree Go2-W, исследовательскую платформу Unitree Aliengo и гуманоидные решения Unitree G1 или Unitree H1 / H1-2. Для задач обучения данных и манипуляций релевантна также Unitree G1-D.

Часто задаваемые вопросы

Что такое шагающий робот?

Это мобильная роботизированная система, которая передвигается с помощью механических конечностей, а не только колес или гусениц. Такой робот выбирает точки опоры, переставляет ноги и сохраняет устойчивость за счет датчиков, приводов и управляющих алгоритмов.

Какие есть шагающие роботы?

Основные виды — двуногие, четвероногие, шестиногие, многоногие и колесно-шагающие роботы. Двуногие ближе к человеку, четвероногие похожи на животных, гексаподы вдохновлены насекомыми, а колесно-шагающие совмещают разные способы движения.

Для чего нужен шагающий робот?

Он нужен для задач, где важна проходимость: инспекции промышленных объектов, работы на лестницах и неровной поверхности, исследований, охраны, спасательных операций и тестирования новых алгоритмов мобильной робототехники.

В чем отличие двуногих шагающих роботов от четвероногих?

Двуногие роботы ближе к человеческой форме и лучше подходят для среды, созданной под человека, но их сложнее стабилизировать. Четвероногие устойчивее, проще проходят сложные маршруты и чаще используются в прикладных задачах.

Каковы преимущества шагающих роботов перед колесными или гусеничными?

Главное преимущество — способность проходить препятствия, лестницы, пороги и неровную поверхность. Но за это приходится платить более сложной механикой, энергопотреблением и требованиями к управлению.
